一、前言

液晶拼接墻由若干獨立的屏體組成，單獨的屏體受到導光膜、LED背光模組和液晶分子批次的差異性影響，會導致每個屏體的顯示存在很明顯的色溫差異性和亮度差異性。

這一弊端在一些需要使用Excel、Word、PPT或者其他淺色和白色背景的場景中尤為明顯，如何確保屏與屏之間的一致性，是液晶拼接行業發展急需解決的難題。

為了解決傳統液晶拼接的弊端，給用戶呈現液晶拼接大屏更出色的顯示效果，讓所有客戶的項目能順利驗收并投入使用，我們根據對液晶顯示基本原理的研究，經過對數字信號分析、色載波運算、光譜采集和分析上進行不斷的技術實驗，我們推出了微色差拼接屏解決方案。

校正前

校正后

二、技術特點

1.色域自動校正

通過色彩分析儀采集的拼接屏色彩數據,經過智能分析和運算，精準地對拼接屏進行sRGB、Adobe RGB等色域的校正，實現了屏與屏間的Delta E≤5%，即：色域覆蓋率達到95%以上。

2.白平衡自動校正

針對拼接屏白平衡的誤差，我們借助色彩分析儀，抓取每個顯示單元的64階白場信號顯示的X、Y、U值，通過內置的二維數據庫，實現gamma曲線的自動修正功能。實現對每個屏都擁有趨于一致的gamma顯示曲線通過該技術，可以實現屏與屏之間的白場顯示色溫接近一致，色溫顯示誤差控制在5%以內

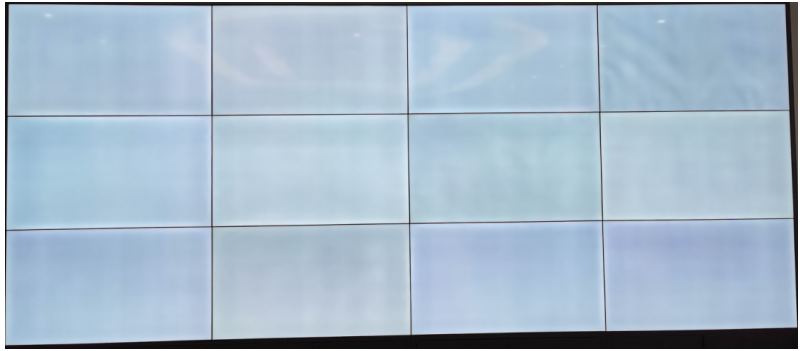

校正前

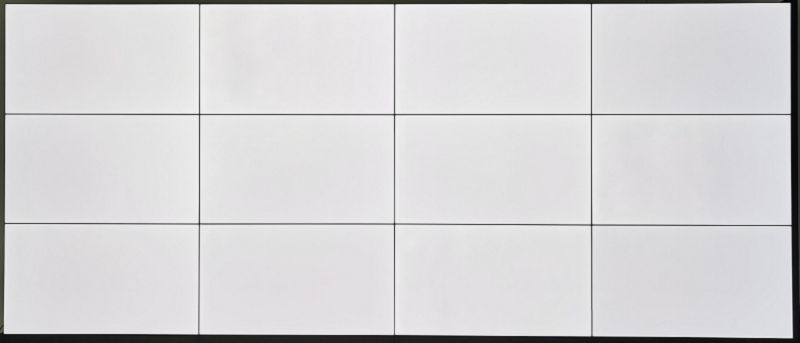

校正后

3.三維色彩控制

 本方案內置了3D查色表功能，可以在RGB構建的三維空間上進行顏色的定向轉換。普通顯示方案采用，只能在線性色表的方向進行修正，很難滿足和修正各種液晶顯示屏差異性帶來的色差偏移。而3D LUT在三維色空間上進行精準的色彩修正和轉換，可以讓顯示畫面的顏色更加接近于真實的畫面，顏色過渡自然平滑，顯示效果更好。

4.自動顯示分區

為解決以上單屏均勻性的問題，本方案采用自動顯示分區技術，這是在立方插值的基礎進行深入開發的一套算法，插值的曲線顯得更平滑，分區過渡更加自然，不但可以實現屏幕顯示分區的亮度不均勻問題，還可以對分區色溫進行細微調整。本算法支持多分區的圖像和顏色獨立處理，分區數量可達21*38個分區，實現細微級的均勻性校正控制，顯示畫面更加平滑、過渡更加自然。
