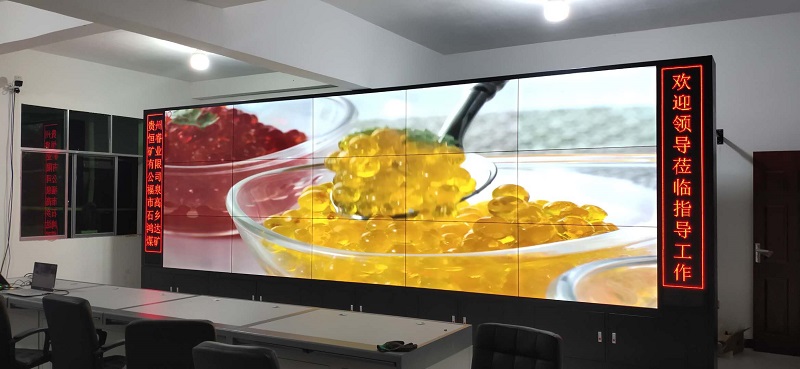

現如今，液晶拼接屏在城市安防、交通運輸、智能監控等指揮中樞中承擔著大屏顯示的角色，由多塊拼接單元組成的液晶拼接屏，可以把監控畫面有序地分配到各個拼接單元中，清晰可見，高清視角，給很多工作帶去了便利，提高了效率。

那這些監控畫面是怎樣在拼接屏上清晰顯示呢，工作原理又是什么，相信一定有不少人好奇。

首先，監控顯示系統通常包含以下這些設備：

1、監控攝像機

主要功能是拍攝畫面，根據鏡頭的大小可拍攝距離也不同，包括槍機、半球、球機等。

2、交換機

由于前端有多路攝像機，所以就需要搭配網線與交換機相連接，實現集中式管理，由于每款攝像機的碼流都是固定的，所以每款交換機所能連接的攝像機也是固定的，通常分為百兆和千兆交換機。

3、硬盤錄像機

硬盤錄像機的功能是用來存儲視頻圖像，其硬盤大小可自選。

4、解碼器

解碼器是用來解碼視頻圖像的設備，并且控制視頻圖像在拼接屏上的顯示方式；一般情況下，解碼器的品牌要與前端監控攝像機的品牌相同，因為有些廠家的兩款設備存在不兼容的狀況，另外，解碼器還可以實現監控圖像在拼接屏上的各種拼接效果，如整屏、分割圖像的數量等。

5、拼接處理器

可把一路視頻分割成多個畫面，如果需要到滿足漫游疊加等顯示，也可以添加圖像處理器，矩陣等，這些一般都是應用在交通比較繁忙的十字路口亦或是人來人往的地鐵站、大型商場等，預防突發情況。

6、顯示終端

顯示終端有很多、液晶拼接屏、LED顯示大屏、DLP拼接屏、液晶監視器等等

監控的畫面顯示也特別簡單，通過網線連接外部監控攝像機，再經由交換機、解碼器疑惑拼接處理器等處理中樞，把監控攝像機捕抓到的畫面清晰還原在高清的液晶拼接屏上，如果需要滿足自己的顯示要求，可在控制PC設置顯示方案亦或是在硬件設置連接路數等。

總體來說，液晶拼接屏的安裝及各類顯示方案相對來說是比較簡單方便的，只要根據制定好的項目安裝方案，根據用戶實際要求，把各類器材、線路、設備連接好就行。
